球形補償器的應用范圍有哪些
球形補償器的應用范圍是什么：

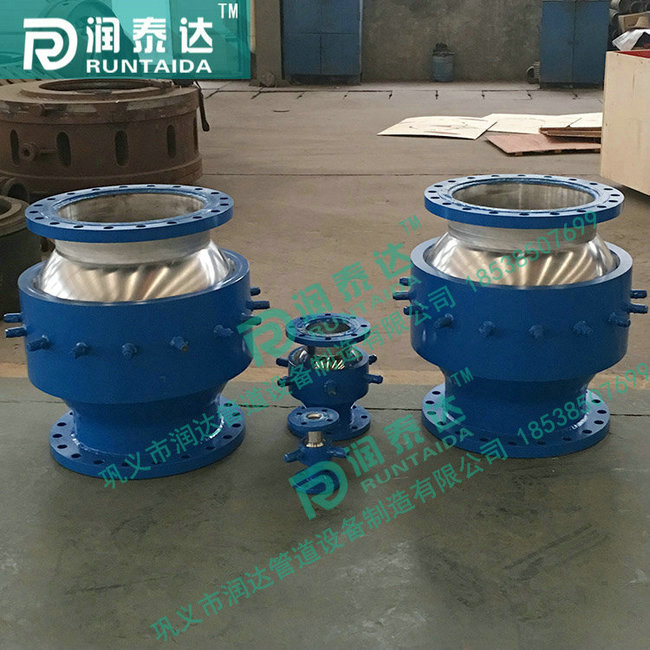

QB型球形補償器又稱球形接頭，主要適用于地面沉降大、震動大、地形復雜的管道連接。安裝在管道上后，球體可以以回轉中心在8角范圍內自由轉動，來補償管道因地基沉降、熱脹冷縮引起的撓曲。具有補償量大，占據空間小，流體阻力小，安裝方便，綜合成本低等優點。
應用范圍：
球型補償器是解決管道熱脹冷縮的一種設備，可廣泛應用于冶金、石油、化工、電力、輕工、紡織、建筑和國防建設等行業中，具體用途如下 ：
1、用于熱力管道中，補償熱膨脹，其補償能力為“冂”補償器的5-10倍。
2、用于火箭發射臺、飛機排氣設施上，補償沖擊膨脹。
3、用于冶金設備（如高爐、轉爐、電爐、加熱爐等）的汽化冷卻系統中，作萬向接頭用。
4、用于建筑物的各種管道中，防止因地基產生不均勻下沉、或地震等意外原因?qū)艿喇a(chǎn)生破壞。
E型球形補償接頭主要適用于地面沉降大、震動大、地形復雜的管道連接。安裝在管道上后，球體可以以回轉中心在8角范圍內自由轉動，來補償管道因地基沉降、熱脹冷縮引起的撓曲。具有補償量大，占據空間小，流體阻力小，安裝方便，綜合成本低等優點。
|
公稱直徑 |
芯管內徑 |
芯管外徑 |
法蘭外徑 |
填料長度 |
補償量 |
安裝長度 |
摩擦力 |
重量 |
|
50 |
47 |
55 |
160 |
56 |
200 |
710 |
1932 |
15.6 |
|
65 |
63 |
71 |
180 |
56 |
200 |
710 |
2485 |
19.4 |
|
（70） |
65 |
74 |
190 |
56 |
200 |
710 |
2588 |
21.6 |
|
80 |
78 |
87 |
195 |
56 |
200 |
710 |
3002 |
24.0 |
|
100 |
94 |
106 |
215 |
56 |
250 |
830 |
6271 |
38.2 |
|
125 |
117 |
131 |
245 |
56 |
250 |
830 |
7750 |
48.0 |
|
150 |
143 |
157 |
280 |
56 |
250 |
830 |
9288 |
60.0 |
|
200 |
201 |
217 |
345 |
70 |
300 |
945 |
14977 |
102.0 |
|
250 |
253 |
270 |
400 |
70 |
350 |
1045 |
21297 |
139.2 |
|
300 |
303 |
322 |
460 |
91 |
350 |
1065 |
25399 |
162.0 |
|
350 |
353 |
373 |
510 |
91 |
400 |
1245 |
29421 |
222.0 |
|
400 |
404 |
426 |
565 |
91 |
400 |
1245 |
33286 |
247.0 |
|
450 |
455 |
478 |
615 |
91 |
400 |
1245 |
33852 |
271.8 |
|
500 |
505 |
528 |
670 |
91 |
450 |
1375 |
36234 |
370.8 |
|
600 |
603 |
630 |
790 |
91 |
450 |
1375 |
43205 |
481.2 |
|
700 |
693 |
720 |
880 |
91 |
450 |
1375 |
61771 |
517.2 |
|
800 |
792 |
820 |
995 |
112 |
500 |
1565 |
70398 |
828.0 |
|
900 |
890 |
920 |
1095 |
112 |
500 |
1565 |
79025 |
951.6 |
|
1000 |
990 |
1020 |
1195 |
112 |
500 |
1565 |
87653 |
1052.4 |
|
注：當工作壓力不是1.6MPa時，其摩擦力P1= Pc／1.6×PN |
||||||||
